Rolamentos cilíndricos

Rolamentos de rolos cilíndricos

Os rolamentos cilíndricos utilizam rolos cilíndricos como elemento de rolamento, o seu anel exterior tem uma grande espessura de parede que lhe permite trabalhar em condições de carga pesada.Além da elevada capacidade de carga radialEste tipo de rolamentos podem suportar carga axial parcial.

De acordo com as diferentes localizações das costelas, os números de peças dos rolamentos cilíndricos de tipo enjaulado contêm principalmente: NU,NJ,NUP,N,etc.aço e latão.O número da peça com o sufixo "ECP" significa gaiola de nylon, "M" é uma gaiola de latão, se não tiver sufixo, é uma gaiola de aço.Ver quadro 1.O número da peça "E" significa uma gaiola melhorada.

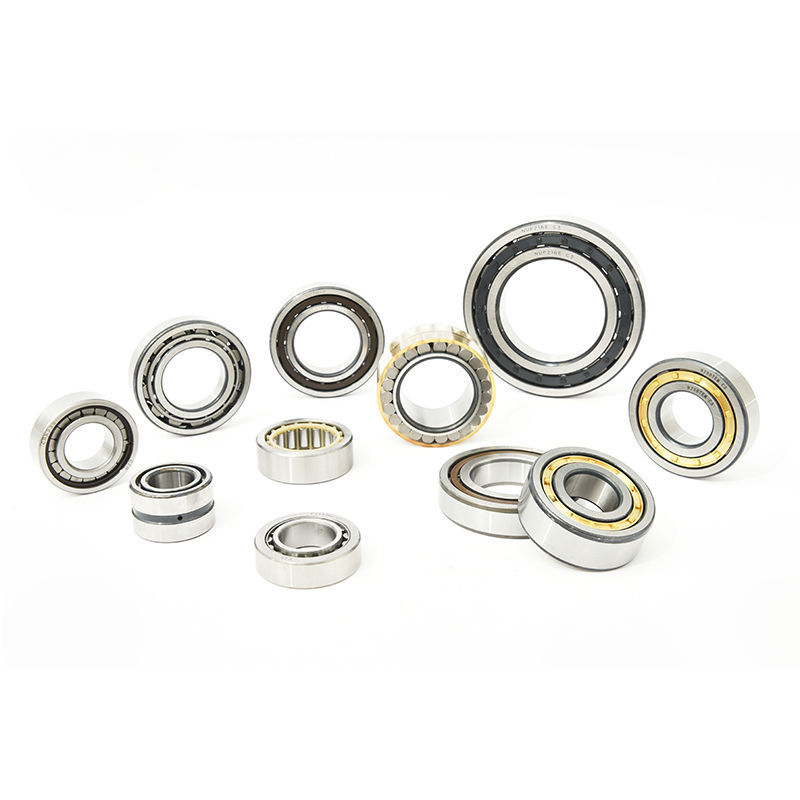

(Foto 1)

Série de rolamentos e material da gaiola (quadro 1)

1Precisão dos rolamentos cilíndricos

Os rolamentos de rolos cilíndricos radiais estão disponíveis em várias classes de tolerância e grupos de folga.Os espaços livres internos são normalmente produzidos com classe C0No entanto, as classes C2, C3 e C4 podem ser obtidas mediante pedido.

O número de veículos de transporte deve ser igual ou superior a:

2"Montagem de rolamentos cilíndricos

Os anéis internos e externos do rolamento devem ser montados contra a parte escalonada do eixo e do ombro da caixa.Sob nenhuma circunstância devem interferir com o eixo ou filé de casaPor este motivo, o raio máximo ras max do filete do componente de acoplamento não deve ser superior à dimensão mínima da camada do anel de engate cilíndrico rs min correspondente.

O ombro dos componentes de acoplamento deve ser tal que, mesmo com a dimensão máxima admissível do anel de rolamento correspondente, exista uma superfície de contacto adequada.O quadro 3 apresenta o raio máximo ras max do filete e a altura mínima do ombro.Em cargas axiais elevadas, as costelas devem suportar mais da metade da sua altura.
